전기 안전의 핵심 요소인 접지봉은 누전과 감전 사고를 예방하는 생명선 역할을 합니다. 올바른 접지봉 선택부터 시공 방법까지, 전문가 수준의 지식을 바탕으로 안전하고 효과적인 접지 시설을 구축하는 방법을 상세히 알아보겠습니다. 전기 설비의 기본이 되는 접지봉 설치, 더 이상 어렵지 않습니다.
1. 접지봉의 재질과 규격 선택 기준
접지봉의 재질 선택은 접지 성능과 내구성을 결정하는 가장 중요한 요소입니다. 접지봉은 전기를 잘 전도하는 재질로 구성되어야 하며, 부식에 강한 특성을 가져야 합니다. 일반적으로 구리계열 금속봉이 가장 널리 사용되며, 전도성이 우수하고 토양과의 전식 반응을 최소화할 수 있는 장점이 있습니다. 최근에는 전해질 접지봉과 STS 탄소 접지봉 등 다양한 신소재가 개발되어 토질 조건에 맞는 선택이 가능해졌습니다. 한국전기설비규정(KEC)에 따르면 접지극의 재료와 최소 굵기는 KS C IEC 60364-5-54 기준을 따라야 합니다. 접지봉의 규격은 보통 직경 16mm에서 25mm, 길이 1m에서 3m까지 다양하게 제공되며, 설치 환경과 요구 접지저항에 따라 적절한 규격을 선택해야 합니다. 가정용의 경우 6SQ 규격의 접지선과 1m 길이의 접지봉이면 충분하며, 제3종 접지 기준인 100Ω 이하를 만족할 수 있습니다. 산업용이나 고압 시설에서는 더 큰 규격과 복수 설치를 통해 낮은 접지저항을 확보해야 합니다.
2. 접지봉 설치 방법과 시공 과정

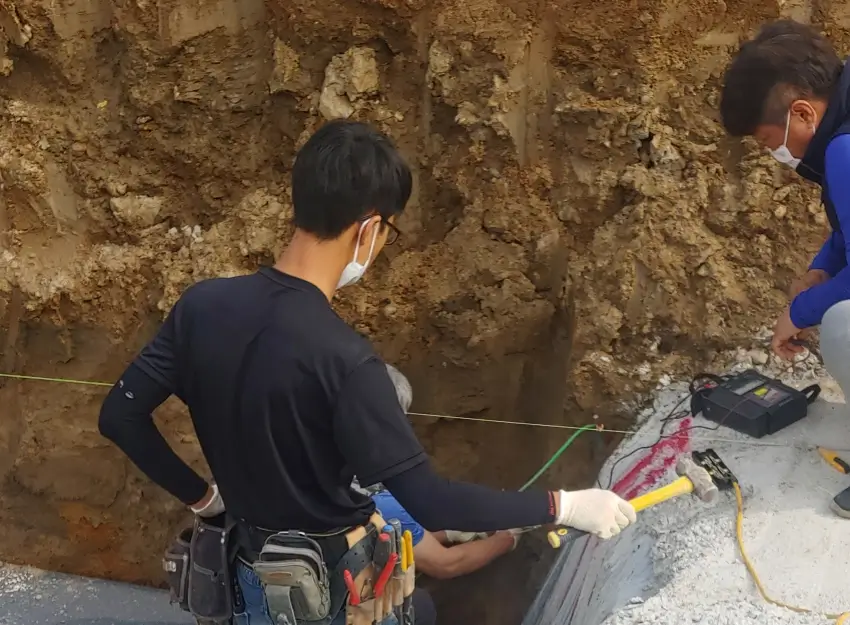

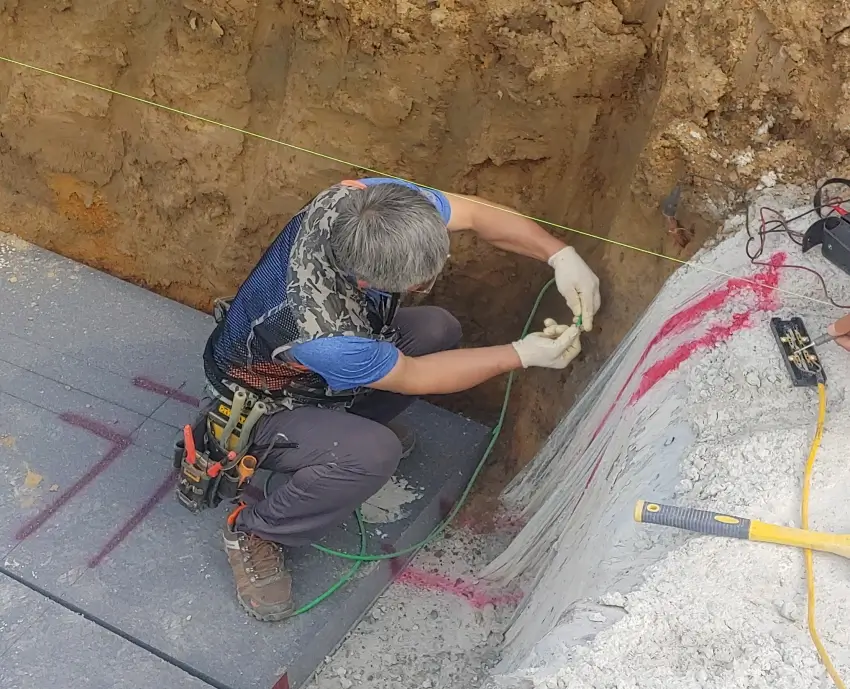

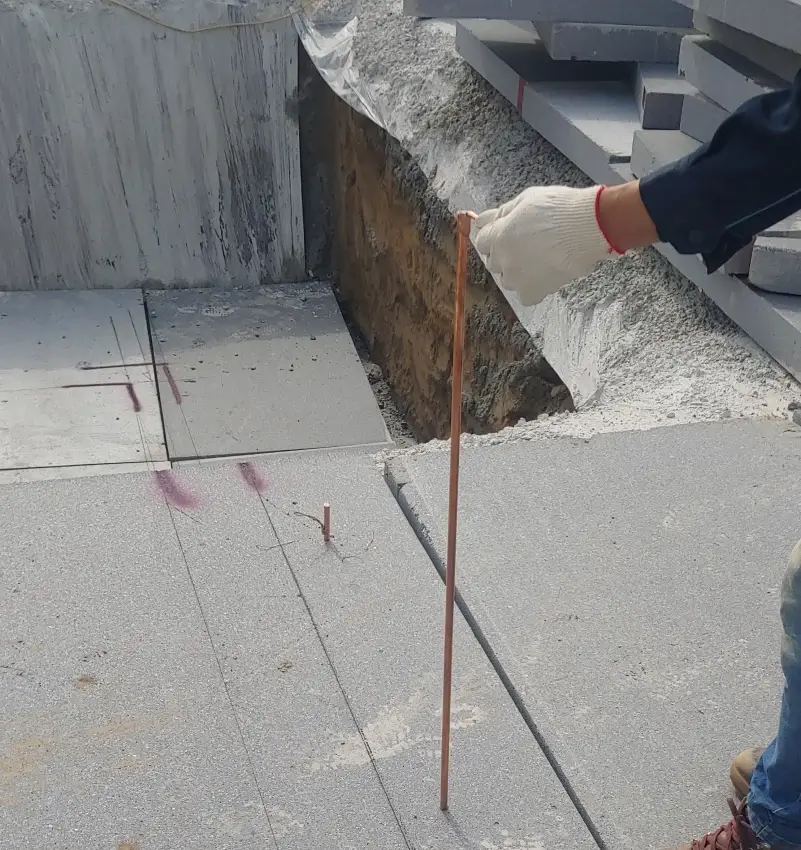

접지봉 설치는 정확한 위치 선정부터 시작됩니다. 매설 장소는 토질이 균질하고 습기가 많은 장소를 선택하되, 가스나 산 등에 의한 부식 우려가 없는 곳이어야 합니다. 심타법은 지상에서 75cm 이상 깊이로 터를 파고 접지봉을 해머 등 물리적인 힘으로 대지에 박아 넣는 방식입니다. 접지봉을 수직으로 박을 때는 접지봉 머리 부분이 완전히 땅속으로 들어갈 정도로 깊게 설치해야 합니다. 1m 길이의 접지봉을 모두 박은 후에는 접지봉 상단에 접지선을 연결하며, 이때 10SQ 이상의 접지선을 사용하는 것이 안전합니다. 접지전극이 여러 개인 경우에는 상호간격을 3m 이상 두고 병렬로 연결하되, 3-4개일 때 가장 경제적이며 효과가 큰 것으로 알려져 있습니다. 시공 과정에서는 접지 저감제를 접지봉 주위에 도포하여 접지저항을 낮추고, 완료 후에는 접지저항 측정을 통해 기준값을 만족하는지 확인해야 합니다. 매설 깊이는 75cm 이상으로 하되 동결층을 초과하는 깊이로 설치하며, 시설 후 관리를 위해 접지전극의 위치를 표시하는 것이 바람직합니다.
3. 접지봉 클램프 연결과 유지관리 요령
접지봉 클램프는 접지선과 접지봉을 안전하게 연결하는 핵심 부품입니다. 파이프 접지 클램프는 규격별로 다양하게 제공되며, 16C부터 104C까지 접지봉 직경에 맞는 제품을 선택할 수 있습니다. 클램프 설치 시에는 부스바, 볼트, 너트, 스프링, 와셔, 평와셔 등의 부속품을 모두 사용하여 견고하게 고정해야 합니다. 304 스테인리스 스틸 패스너를 사용하면 내구성과 부식 저항성을 크게 향상시킬 수 있습니다. 접지극 연결 시에는 발열성 용접, 압착접속, 클램프 등의 적절한 기계적 접속장치를 사용해야 하며, 특히 C형 슬리브를 이용한 압착 방법이 널리 사용됩니다. 유지관리 측면에서는 정기적인 접지저항 측정이 필수이며, 토양 조건 변화나 계절적 요인으로 인한 접지저항 증가를 모니터링해야 합니다. 서로 다른 재질의 접지극을 연결할 때는 전식을 고려하여 설계하고, 콘크리트 기초접지극에 연결하는 접지도체가 용융아연도금강제인 경우 접속부를 토양에 직접 매설하면 안 됩니다. 접지 시험단자를 설치하여 유지보수 시 접지저항 측정을 용이하게 하고, 주기적으로 접지선 연결 상태와 클램프 조임 상태를 점검하는 것이 중요합니다. 접지전극이 3개 이상인 경우에는 환상(원형)으로 결선하여 접지선이 한 곳에서 절단되더라도 접지저항을 확보할 수 있도록 시공하는 것이 안전합니다.
접지봉 설치는 전기 안전의 기본이자 생명을 지키는 중요한 시설입니다. 올바른 재질과 규격 선택부터 정확한 시공 방법, 그리고 체계적인 유지관리까지 모든 과정이 조화롭게 이루어져야 안전한 전기 환경을 구축할 수 있습니다. 특히 클램프 연결과 정기적인 점검은 접지 성능을 지속적으로 유지하는 핵심 요소입니다. 전문가의 조언을 참고하되, 기본 원리를 정확히 이해하고 안전 수칙을 준수한다면 누구나 성공적인 접지봉 설치를 완료할 수 있을 것입니다.
